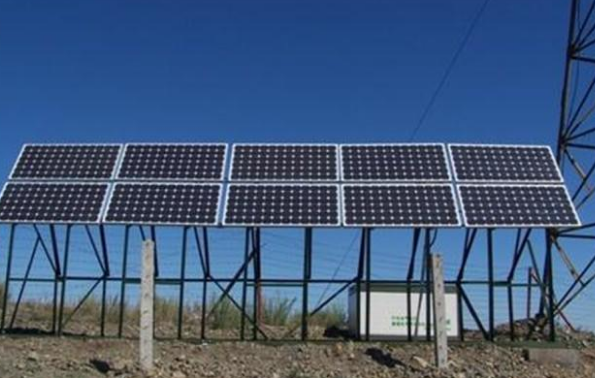

光伏離網發電系統，主要用于解決無電或者少電地區居民基本用電問題。光伏離網發電系統主要由光伏組件、支架、控制器、逆變器、蓄電池以及配電系統組成。與光伏并網系統相比，離網系統多了控制器和蓄電池，逆變器直接帶動負載，因此電氣系統更復雜。由于離網系統可能是用戶**的用電來源，用戶對系統依賴性大，因此離網系統設計和運行要更加可靠。







離網系統調試時常見問題

1逆變器LCD沒有顯示

01故障分析

沒有蓄電池直流輸入，逆變器LCD電源是由蓄電池供電的。

02可能原因

（1）蓄電池電壓不夠。蓄電池剛出廠時，一般都會充滿電，但蓄電池如果長時間不用，也會慢慢放完（自放電）。離網系統電壓有12V、24V、48V、96V等多種，有的應用要多個蓄電池串聯才到滿足系統電壓，如果連接電纜沒做好，也會造成蓄電池電壓不夠。

（2）蓄電池端子接反。蓄電池端子有正負兩極，一般是紅色接正極，黑色接負極。

（3）直流開關沒有合上或開關故障。

03解決辦法

（1）如果是蓄電池電壓不夠，系統不能工作，太陽能不能給蓄電池充電，要去另外找一個地方先把蓄電池充到30%以上。

（2）如果是線路的問題，用萬用表電壓檔測量各個蓄電池電壓。電壓正常時，總電壓是各蓄電池電壓之和。如果沒有電壓，依次檢測直流開關，接線端子，電纜接頭等是否正常

（3）如果蓄電池電壓正常，接線正常，開關也打開了，逆變器還是沒有顯示，則可能是逆變器發生故障，要通知廠家檢修。



2蓄電池不能充電

01故障分析

蓄電池是通過光伏組件和控制器，或者市電和控制器來充電的。

02可能原因

（1）組件原因：組件電壓不夠，陽光偏低，組件和直流電纜接線不好。

（2）蓄電池電路接線不好。

（3）蓄電池已充滿，達到**電壓。

03解決辦法

（1）依次檢測直流開關、接線端子、電纜接頭、組件、蓄電池等是否正常。如果有多路組件，要分開單獨接入測試。

（2）當蓄電池達到滿荷電時，就不能再充電了，但不同的蓄電池充滿電時電壓不一樣，如額定電壓為12V的蓄電池，充滿電時電壓在12.8~13.5V之間，主要和蓄電池滿荷電時的電解液比重有關。要根據蓄電池的型號調整**限壓。

（3）輸入過流：蓄電池的充電電流一般為0.1C-0.2C，**不超過0.3C，例如1節鉛酸蓄電池12V200AH，充電電流一般在20A到40A之間，**不能超過60A。組件功率要和控制器功率相配合。

（4）輸入過壓：組件輸入電壓過高，檢查電池板電壓，若確實高，可能原因為電池板配置串?dāng)?shù)過多，減少電池板串?dāng)?shù)



蓄電池常見問題

1短路現象及原因

鉛酸蓄電池的短路是指鉛酸蓄電池內部正負極群相連。鉛酸蓄電池短路現象主要表現在以下幾個方面：

開路電壓低，閉路電壓(放電)很快達到終止電壓。大電流放電時，端電壓迅速下降到零。開路時，電解液密度很低，在低溫環境中電解液會出現結冰現象。充電時，電壓上升很慢，始終保持低值(有時降為零)。充電時，電解液溫度上升很高很快。充電時，電解液密度上升很慢或幾乎無變化。充電時不冒氣泡或冒氣出現很晚。

造成鉛酸蓄電池內部短路的原因主要有以下幾個方面：

隔板質量不好或缺損，使極板活性物質穿過，致使正、負極板虛接觸或直接接觸。隔板竄位致使正負極板相連。極板上活性物質膨脹脫落，因脫落的活性物質沉積過多，致使正、負極板下部邊緣或側面邊緣與沉積物相互接觸而造成正負極板相連。導電物體落入電池內造成正、負極板相連。
